美標高溫高壓鍛鋼合金閘閥 SDFZ560Y

所屬類別：鍛鋼閥

產品名稱：美標高溫高壓鍛鋼合金閘閥 SDFZ560Y

產品標簽：美標高溫高壓鍛鋼合金閘閥 SDFZ560Y

更新時間：2022-12-07 15:47:32

訪問統計：

產品概述

制造驗收技術標準

1、制造與驗收技術條件按日本火力發電用閥標準E101的規定。
2、閥門結構長度按E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

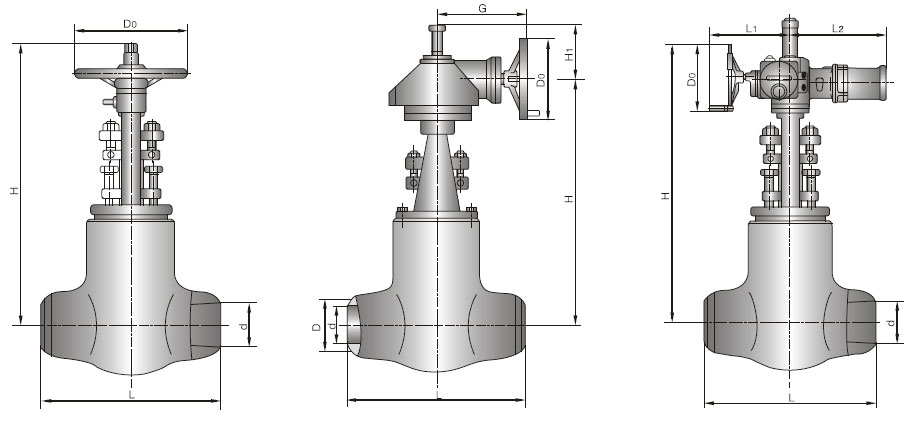

樣圖：

主要尺寸：

Z561(0) Y-1500Lb

公稱通徑	主要外形尺寸和連接尺寸/mm
公稱通徑	d	L	H	D0
2 1/2	56	254	671	200
3	64	305	692	200
4	84	406	790	230
5	100	483	875	260
6	126	559	1055	360
8	158	711	1148	410

Z561(0) Y-2000Lb

公稱通徑	主要外形尺寸和連接尺寸/mm
公稱通徑	d	L	H	D0
2 1/2	50	330	640	200
3	60	368	690	230
4	80	457	806	260
5	96	533	984	360
6	118	610	1090	410

Z561(0) Y-2500Lb

公稱通徑	主要外形尺寸和連接尺寸/mm
公稱通徑	d	L	H	D0
2 1/2	46	330	639	200
3	54	368	680	230
4	70	457	805	260
5	86	533	965	360
6	104	610	1070	410

Z561(0) Y-3500Lb

公稱通徑	主要外形尺寸和連接尺寸/mm
公稱通徑	d	L	H	D0
3	44	440	745	260
4	56	540	860	300

公稱通徑 NPS(in)	主要外形尺寸和連接尺寸
公稱通徑 NPS(in)	d	L	H	Do	Li	Lz
Z561(0) Y-1500Lb
2 1/2	56	254	520	200	140	243
3	64	305	523	200	140	243
4	84	406	599	508	198	281
4	84	406	599	305	400	555
5	100	483	678	508	198	281
5	100	483	678	305	400	555
6	126	559	793	305	410	565
6	126	559	793	305	420	654
8	158	711	813	305	410	565
8	158	711	813	305	420	654
10	200	864	988	457	440	688
10	200	864	988	305	420	654
12	250	991	1141	305	420	654
12	250	991	1156	457	440	688
14	280	1067	1249	610	690
16	318	1194	1351	610	690
18	360	1346	1535	610	690
18	360	1346	1540	610	715
20	406	1473	1726	610	690
20	406	1473	1731	610	715
22	450	1600	1921	610	690
22	450	1600	1926	610	715
Z561(0) Y-2000Lb
2 1/2	50	33	540	200	140	243
3	60	368	558	508	198	332
4	80	457	654	305	400	555
5	96	533	780	305	400	565
5	96	533	780	305	410	565
6	118	610	830	305	410	565
8	148	762	960	305	420	654
8	148	762	960	305	420	654
10	180	914	1020	305	420	654
10	180	914	1024	457	440	688
12	222	1041	1150	457	440	688
12	222	1041	1166	610	690
14	254	1118	1230	457	440	688
14	254	1118	1240	610	690
16	194	1245	1330	610	690
16	194	1245	1350	610	715

公稱通徑 NPS(in)	主要外形尺寸和連接尺寸
公稱通徑 NPS(in)	d	L	H	Do	Li	Lz
Z561(0) Y-2500Lb
2 1/2	46	330	533	508	198	332
2 1/2	46	330	533	200	140	243
3	54	368	549	508	198	332
3	54	368	549	200	140	243
4	70	457	653	508	198	332
4	70	457	644	305	410	565
5	86	533	760	305	400	555
5	86	533	774	305	400	565
6	104	610	850	305	400	555
6	104	610	861	305	410	565
8	130	762	847	305	410	565
8	130	762	860	305	420	654
10	162	914	1021	305	420	654
10	162	914	1050	610	690
12	210	1041	1125	457	440	688
12	210	1041	1149	610	690
14	234	1118	1221	610	690
16	264	1245	1390	610	690
16	264	1245	1395	610	715
Z561(0) Y-3500Lb
3	44	440	620	508	198	332
3	44	440	623	305	400	555
4	56	540	721	305	400	555
4	56	540	730	305	410	565
5	74	616	796	305	410	565
5	74	616	796	305	420	654
6	88	692	857	305	410	565
6	88	692	857	305	420	654
8	116	846	1041	305	420	654
8	116	846	1051	457	440	688
10	142	1000	1197	457	440	688
10	142	1000	1207	610	690
12	174	1124	1338	610	690
14	196	1219	1455	610	715
14	196	1219	1440	610	690
18	252	1499	1915	610	715

適用規范：

殼體材料	使用溫度/℃	適用介質
ASTM A216 WCB	≤425	蒸汽、水
ASTM A217 WC1	≤470
ASTM A217 WC6	≤593
ASTM A217 WC9	≤593

主要零件材料：

零件名稱	材料牌號
閥體	WCB	WC1	WC6	WC9
閘板	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoVA	12CrMoVA	12CrMoVA
閥蓋	WCB	WC1	WC6	WC9
閥桿	2Cr13	2Cr13	25Cr2MoV	25Cr2MoV
閥桿	2Cr13	2Cr13
填料	增強柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封環	S軟鋼、增強柔性石墨		S軟鋼、增強柔性石墨	S軟鋼、增強柔性石墨
閥桿螺母	ZQAL9-4
