產品概述
結構特點及用途
1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力0.6～1MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
2、DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
6、DS系列水封閥門適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
技術要求
1、閥門設計與制造按API 623-2013、GB/T 12235-2007、JIS E101、JB/T 3595-2002和NB/T 47044-2014等的規定；
2、閥門試驗按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的規定；
3、結構長度按ASME B16.10-2009、JIS E101、GB/T 12221-2005和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定，焊接坡口按ASEM B16.25-2012、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。

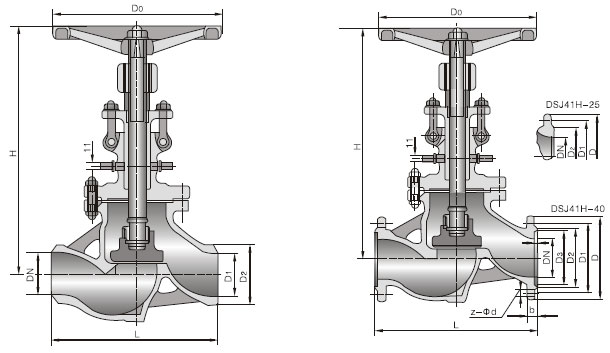

樣圖：
| 公稱通徑 | 尺寸 | ||||
| L | D1 | D2 | H | D0 | |
| 10 | 130 | 10 | 28 | 272 | 120 |
| 15 | 130 | 15 | 41 | 272 | 120 |
| 20 | 150 | 20 | 44 | 280 | 120 |
| 25 | 160 | 25 | 52 | 332 | 160 |
| 32 | 190 | 32 | 64 | 342 | 160 |
| 40 | 200 | 40 | 75 | 395 | 200 |
| 50 | 230 | 50 | 75 | 431 | 240 |
| 65 | 290 | 65 | 103 | 457 | 280 |
| 80 | 310 | 80 | 116 | 505 | 320 |
| 100 | 350 | 100 | 140 | 549 | 360 |
| 125 | 400 | 125 | 171 | 621 | 400 |
| 150 | 480 | 150 | 198 | 705 | 400 |
| 200 | 600 | 200 | 254 | 828 | 400 |
| 公稱通徑 （mm） |
尺寸 | |||||||
| L | D | D1 | D2 | b | Z-Φd | H | D0 | |
| 10 | 130 | 90 | 60 | 40 | 16 | 4-14 | 272 | 120 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 272 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 280 | 120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 332 | 160 |
| 32 | 190 | 135 | 100 | 78 | 18 | 4-18 | 342 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 395 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 431 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 457 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 505 | 320 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 549 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 621 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 703 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 828 | 400 |
| 公稱通徑 （mm） |
尺寸 | |||||||||
| L | D | D1 | D2 | b | Z-Φd | D3 |
f |
H | D0 | |
| 10 | 130 | 90 | 60 | 40 | 16 | 4-14 | 35 | 4 | 272 | 120 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 40 | 4 | 272 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 51 | 4 | 280 | 120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 58 | 4 | 332 | 160 |
| 32 | 190 | 135 | 100 | 78 | 18 | 4-18 | 66 | 4 | 342 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 76 | 4 | 395 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 88 | 4 | 437 | 246 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 110 | 4 | 457 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 121 | 4 | 505 | 320 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 150 | 4.5 | 549 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 176 | 4.5 | 621 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 204 | 4.5 | 705 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | ||||
主要性能規范：
| 試驗壓力 | 公稱壓力（MPa） | |||||
| 1.0 | 1.6 | 2.4 | 4.0 | 6.4 | 10.0 | |
| 殼體強度試驗 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 上密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 氣密封試驗 | 0.5~0.7 | |||||
| 產品類別 | 適用溫度（℃） | 適用介質 |
| 碳鋼型（C） | ≤425 | 水、蒸汽、油品、非腐蝕性氣體 |
| 合金鋼（I） | ≤550 |
| 產品類型 | 零件名稱 | |||||
| 閥體、閥蓋、支架 | 閥桿 | 閥板、閥瓣、密封面 | 閥座密封面 | 閥桿螺母 | 填料 | |
| 碳鋼型（C） | WCB 25 |
1Cr13 |
Cr13型不銹鋼和硬質合金 | 不銹鋼 | 鋁青銅 | 柔性石墨 |
| 合金鋼（I） | WC6 1Cr5Mo |
25Cr2MoV | 鈷基合金 | 硬質合金 | ||
